Generator som passar SM

Inläggav astro » 04 jun 2016, 10:55

Hej, känner någon till en modern generator som passar SM? Är naturligtvis originaltaliban men är villig att göra ett snedsteg eftersom den gamla var på gränsen även i friskt tillstånd.

tjipp, astro

ANHA
10 bar
10 bar
Inlägg: 173
Blev medlem: 30 jun 2008, 12:48
Medlem i SCK?: Nej
Ort: Kullabygden, NV Skåne

Re: Generator som passar SM

Inläggav ANHA » 04 jun 2016, 19:56

http://citroen-sm.org/wiki/index.php/Alternator Borde du nästan hittat själv.
------------------------ DS 23 i.e. Pallas -74 Volvo 145 -70 Volvo 245 Transfer D -81 Fiat 850 Spider -68 BMW 525TD -94 MB E300 TDT -98

Användarvisningsbild
astro
Activa
Activa
Inlägg: 3665
Blev medlem: 10 dec 2008, 19:23
Medlem i SCK?: Ja
Ort: Kimstad, östergötland för tjyven

Re: Generator som passar SM

Inläggav astro » 04 jun 2016, 22:12

Tack, men dom där passar ju sådär. Vill helst kunna flytta över remskivan och kunna använda samma sorts rem.

tjipp, astro

ANHA
10 bar
10 bar
Inlägg: 173
Blev medlem: 30 jun 2008, 12:48
Medlem i SCK?: Nej
Ort: Kullabygden, NV Skåne

Re: Generator som passar SM

Inläggav ANHA » 04 jun 2016, 22:31

Jo blir ju inte så vackert. Men remskiva till v-rem borde ju inte vara så svårt att fixa till. Finns en Paris-Rhone som heter A13R137 som listas som ersättare, vet inte hur många amp den är på dock. Lite bra bilder och mått hade kanske hjälpt. Har sparat mängder av generatorer kanske har nån som kan slinka dit.
------------------------ DS 23 i.e. Pallas -74 Volvo 145 -70 Volvo 245 Transfer D -81 Fiat 850 Spider -68 BMW 525TD -94 MB E300 TDT -98

Hedene
70 bar
70 bar
Inlägg: 1330
Blev medlem: 03 jun 2013, 20:26
Medlem i SCK?: Ja
Ort: Arvika

Re: Generator som passar SM

Inläggav Hedene » 05 jun 2016, 00:11

Kanske lite OT men remskivan av tunnplåt till traktorn. Dubbel V rem hade rostat sönder.
Tänkte i alla fall att jag kan fråga hos lokala El & Diesel handlaren och han gick in på lagret och hämtade en exakt likadan fast lite kraftigare i aluminium.
Bara att skruva dit. Slutsats är att det kanske går att hitta remskiva som funkar till generator som passar fysiskt. Elektrisk borde ju det mesta gå att använda.

/Stig
Activa V6 -00, CX Prestige Turbo 2 -87

Användarvisningsbild
astro
Activa
Activa
Inlägg: 3665
Blev medlem: 10 dec 2008, 19:23
Medlem i SCK?: Ja
Ort: Kimstad, östergötland för tjyven

Re: Generator som passar SM

Inläggav astro » 05 jun 2016, 07:04

Kanske lite OT men remskivan av tunnplåt till traktorn. Dubbel V rem hade rostat sönder.
Tänkte i alla fall att jag kan fråga hos lokala El & Diesel handlaren och han gick in på lagret och hämtade en exakt likadan fast lite kraftigare i aluminium.
Bara att skruva dit. Slutsats är att det kanske går att hitta remskiva som funkar till generator som passar fysiskt. Elektrisk borde ju det mesta gå att använda.

/Stig
Tack för hjälpen! Grejen med SM är att generatorn drivs av mellanaxeln som roterar med halva motorhastigheten, därför måste remskivan vara extra liten. Naturligtvis är det inte vilken rem som helst heller utan en gates polyflex där remskivans skåra har en vinkel på 60 grader istället för den vanliga vinkeln som är 90 grader. Därför är det viktigt att kunna använda original remskiva. Den generatorn som ANHA listar är den jag har, inte så kraftfull. Laddar inte på tomgång. Det är mycket möjligt att det går att knöla dit en remskiva men jag vill helst inte chansa. Enklare skulle antagligen vara att svarva till en remskiva själv och använda på en modern generator men jag har ingen svarv :(

Tjipp, astro

Användarvisningsbild
astro
Activa
Activa
Inlägg: 3665
Blev medlem: 10 dec 2008, 19:23
Medlem i SCK?: Ja
Ort: Kimstad, östergötland för tjyven

Re: Generator som passar SM

Inläggav astro » 05 jun 2016, 12:22

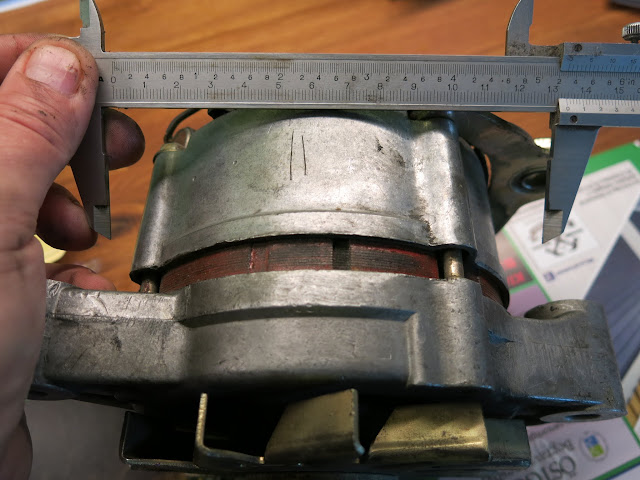

Några foton med mått på den trasiga generatorn










tjipp, astro

Användarvisningsbild
astro
Activa
Activa
Inlägg: 3665
Blev medlem: 10 dec 2008, 19:23
Medlem i SCK?: Ja
Ort: Kimstad, östergötland för tjyven

Re: Generator som passar SM

Inläggav astro » 11 jun 2016, 16:15

Hittade en lösning tack vare franska klubbens forum så nu sitter det en pigg generator på plats som laddar bra redan från tomgång. Generatorn heter :VALEO A13N158 référence 436250. 70Amp och den fanns på Ebay för 600 spänn inklusive frakt (made in china) Den sitter vanligtvis i Renault 19, clio m.fl. Eftersom den har en inbyggd laddningsregulator så behöver man koppla förbi den elektromekaniska laddningsregulatorn, vilket är enkelt. BOB och EXC (Gul och violett) sladd kopplas ihop och isoleras, likaså L och R (röd och vit). Remskiva och fläkt flyttas över till nya generatorn.




På nya generatorn sker följande: Gul sladd till EX, röd till L, sladd till batteriets plus går på B+ och svart sladd till B-

tjipp, astro

Användarvisningsbild
astro
Activa
Activa
Inlägg: 3665
Blev medlem: 10 dec 2008, 19:23
Medlem i SCK?: Ja
Ort: Kimstad, östergötland för tjyven

Re: Generator som passar SM

Inläggav astro » 11 apr 2017, 20:45

En liten utvärdering så här ett år efteråt. Generatorn funkar väldigt bra. Elsystemet är som en fors fylld av glada laxar. En riktigt bra modifiering som är 100% reversibel. Rekommenderas!

tjipp, astro

Mikael Almfeldt
Hydraktiv
Hydraktiv
Inlägg: 1955
Blev medlem: 26 apr 2003, 14:20
Medlem i SCK?: Ja
Ort: Söderköping
Kontakt:

Re: Generator som passar SM

Inläggav Mikael Almfeldt » 12 apr 2017, 20:46

Lysande! :D
Mvh Mikael
Citroën C4 e-HDi EGS Exclusive -14
XM V6.24 -91
DS 21 IE Pallas -70 "Silverpilen"

Användarvisningsbild
Krassegränd
70 bar
70 bar
Inlägg: 811
Blev medlem: 16 jan 2003, 18:36
Medlem i SCK?: Ja
Ort: Halmstad/Gullbranna

Re: Generator som passar SM

Inläggav Krassegränd » 24 maj 2017, 16:51

Mycket bra tråd och en bra lösning!
Kan kanske komma till användning.

Jörgen
